Rádiófrekvenciás LED dimmer, RGB LED szalag, LED kellék és LED trafó beépítése

Naponta több megkeresés érkezik hozzánk az RGB LED szalagok, LED kellékek, rádiófrekvenciás LED dimmerek és LED trafók beépítéséről. Időszerű volt tehát egy fotókkal kiegészített üzembe helyezési útmutató összeállítása ügyfeleink részére.

Ebben a cikkben lépésről lépésre megmutatjuk, hogy építhető be az RGB LED szalag, infrás dimmer és LED trafó.

Mik szükségesek az RGB LED szalag, infrás dimmer, LED kellékek és trafó beépítéséhez LED áruházunkból?

RGB LED szalag:

Természetesen szüksége van a megfelelő mennyiségű LED RGB szalagra. LED RGB szalagok, melyeket LED áruházunkban kínálunk, kiváló minőségű és fényerejű 5050 SMD LED-ek. Az RGB LED szalagok fehér platinával 5 m hosszú tekercsekben kaphatók. Az RGB LED szalagok 5 cm-enként (3 SMD LED-enként) vághatók.

Az RGB LED szalagok mindkét végén kb. 10 cm hosszú kábel található (egyik vége szigetelés nélkül). A kábelnek köszönhetően a szerelés gyors és egyszerű, hiszen forrasztás sem szükséges.

Amennyiben mindkét kábel (a tekercs mindkét végén) az áramkörre csatlakozik (betáplálás minkét végén), az 5050 RGB LED szalagok 30 LED/m hosszabb élettartamúak. Az 5050 SMD RGB LED szalagokat 60 LED/m mindkét végén táplálni kell.

LED trafó:

A LED szalagoknak és az RGB LED szalagoknak szükségük van a működéshez stabilizált 12 V DC (egyenáram) LED trafóra (tápegység). A kiválasztott LED trafó teljesítményének (Watt) a világítás összteljesítményét és az összteljesítmény kb. 20%-át kell lefednie. Ez azt jelenti, hogy a névleges teljesítmény mellett a LED trafó maximális terhelhetőségét is figyelembe kell venni.

Például: egy 180 W LED trafó összesen 144 Watt LED szalagot tud üzemeltetni, hiszen 180 W (névleges teljesítmény) x 0,8 (a névleges teljesítmény 80%-át lehet kihasználni)

Itt választhatja ki a megfelelő LED trafót >>>

RGB LED dimmer – RGB LED kontroller rádióvezérléssel

Az RGB LED szalagokat nem szabad közvetlenül LED trafóhoz csatlakoztatni, hanem LED dimmerhez, LED kontrollerhez. Így lehet az RGB LED szalagokat bekapcsolni, kikapcsolni és a kiszemelt színváltó programot kiválasztani. Kínálatunkban két különböző RGB LED kontrollert talál az RGB LED szalagokhoz: egy RGB LED kontrollert infrás távirányítóval és egy RGB LED dimmert rádióvezérléssel.

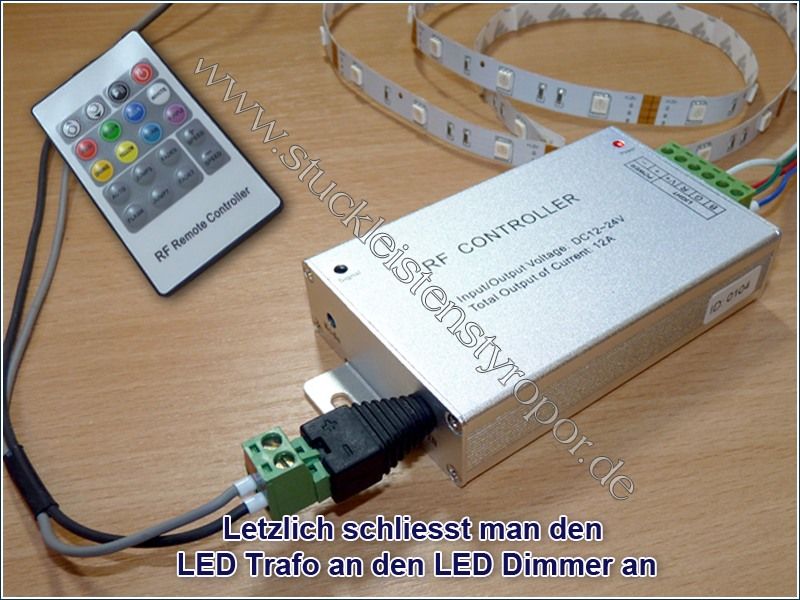

Mindkét RGB LED dimmer beépítése azonos: a LED dimmer bemenetbe kell a 12 V LED trafót csatlakoztatni, a LED dimmer kimenetbe a négyeres RGB LED szalagot.

Itt találja a LED dimmert LED kontrollert rádióvezérléssel >>>

LED jelerősítő:

Hosszabb LED RGB szalagnál egy LED jelerősítőt is üzembe kell helyezni. A LED jelerősítő gondoskodik a teljes RGB LED szalag árammal történő ellátásáról. Továbbá biztosított, hogy a LED kontrolleren beállított színváltó program az RGB LED szalag teljes hosszában működjön. Az RGB LED dimmer kontrollerre infrás távirányítóval 72 Watt teljesítményű RGB LED szalagot csatlakoztathat, az RGB LED dimmer kontrollerre rádióvezérléssel 144 Watt teljesítményű RGB LED szalag csatlakoztatható.

Amennyiben RGB LED szalagos indirekt világítást tervez, mely 72/144 Watt-nál nagyobb teljesítményű, helyezzen üzembe egy LED jelerősítőt. Elvileg indirekt világításnál korlátlan mennyiségű LED jelerősítő csatlakoztatható.

Itt találja a LED jelerősítőt >>>

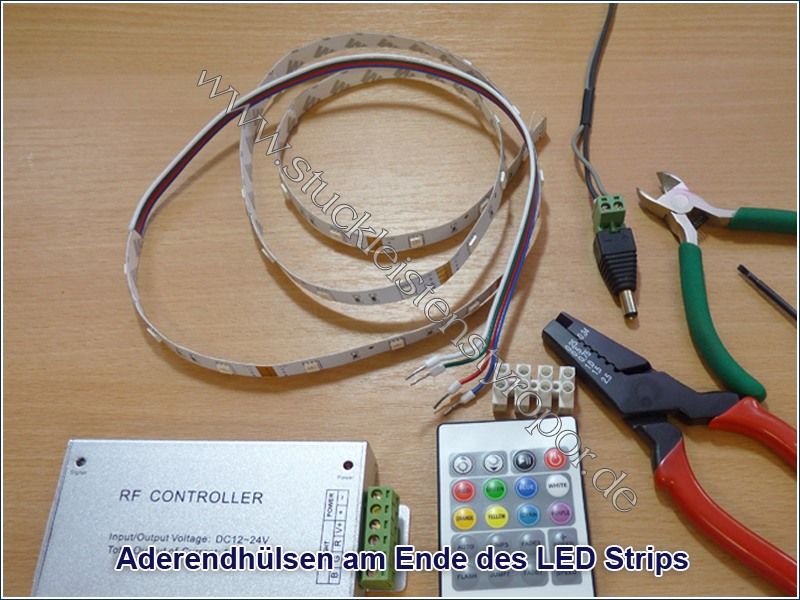

LED kellékek:

Az RGB LED szalagok hosszabbítása és összekapcsolása érdekében kínálunk forrasztásmentes LED gyors csatlakozókat és hajlítható LED sarokelemeket is. A beépítéshez a következő termékekre is szüksége lehet:

• 4-eres RGB kábel

• 2,5 mm mm2 sorkapocs

• szigetelést eltávolító fogó, tokok

• csavarhúzó

• szigetelést eltávolító fogó, homlokcsípő fogó

• választható wago szalag összekötőt, melyek a beépítést meggyorsítják

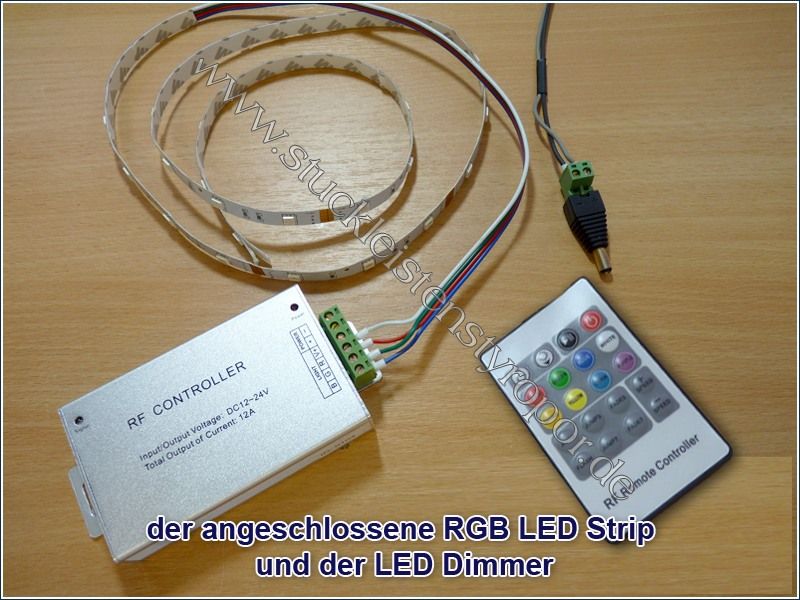

RGB LED szalagok csatlakoztatása a LED RGB kontroller dimmerre

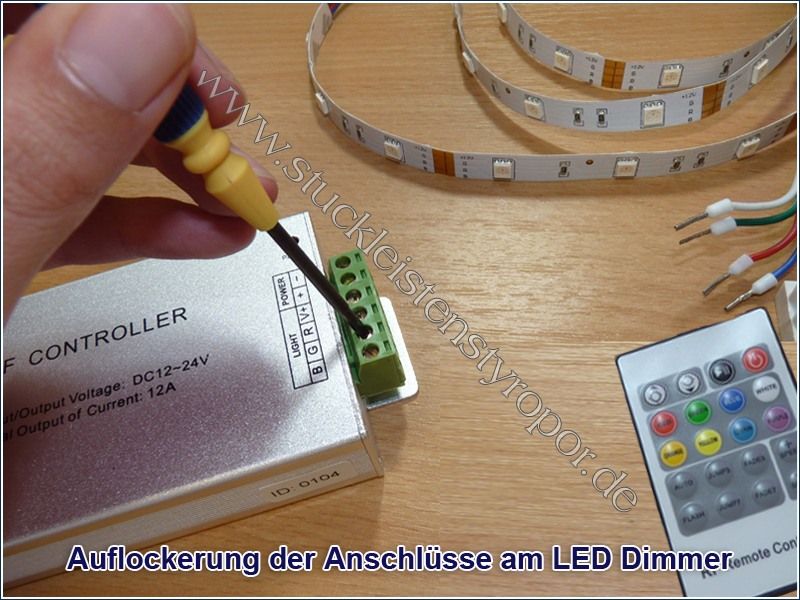

Először a hajlítható RGB LED szalagot kell a LED dimmer kontrollerre csatlakoztatni. Ebben a cikkben lépésről lépésre megmutatjuk az infra távirányítós LED kontroller üzembe helyezését.

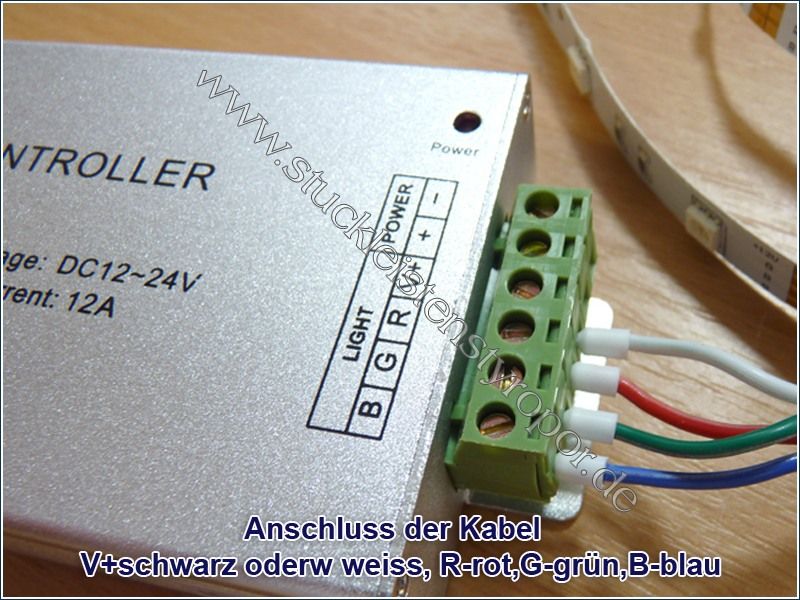

Általánosságban figyelni kell arra, hogy az RGB LED szalagok 4-eres kábellel rendelkeznek. Ebből egy kábel (fekete vagy fehér) pozitív polaritással rendelkezik. A három szín (piros, zöld, kék) negatív polaritású. Az infra távirányítóval rendelkező LED dimmer kontrollernél (72 Watt, 24 gomb) az azonos színű kábeleket kell egymással összekötni.

A rádiófrekvenciás LED dimmer kontroller egy kapocs csatlakozóval is rendelkezik. Ebben az esetben a fekete kábelt (+), a piros kábelt (R), a zöld kábelt (G) és a kék kábelt (B) az említett betűvel jelzett csatlakozóba kell kötni.

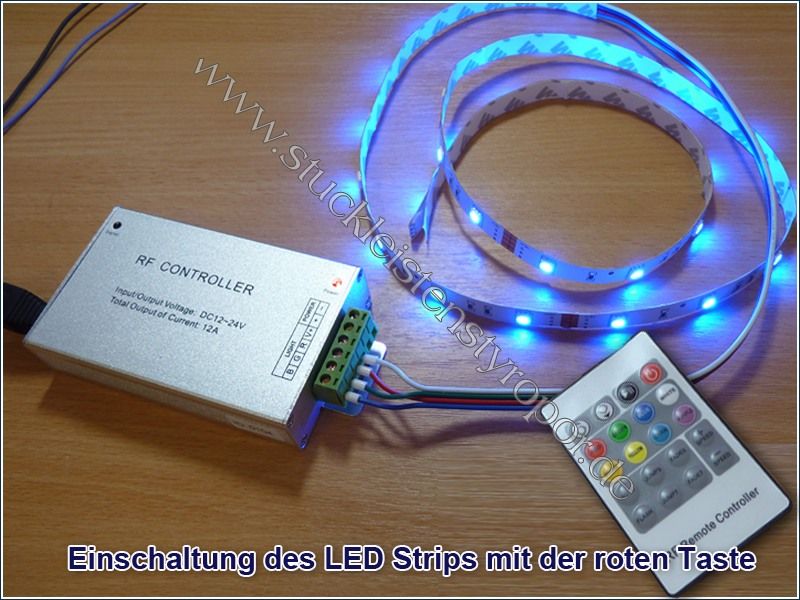

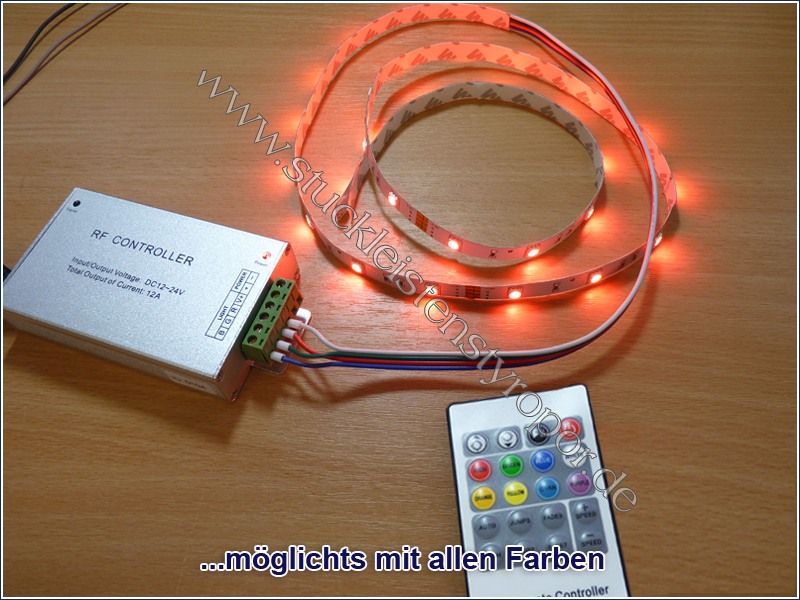

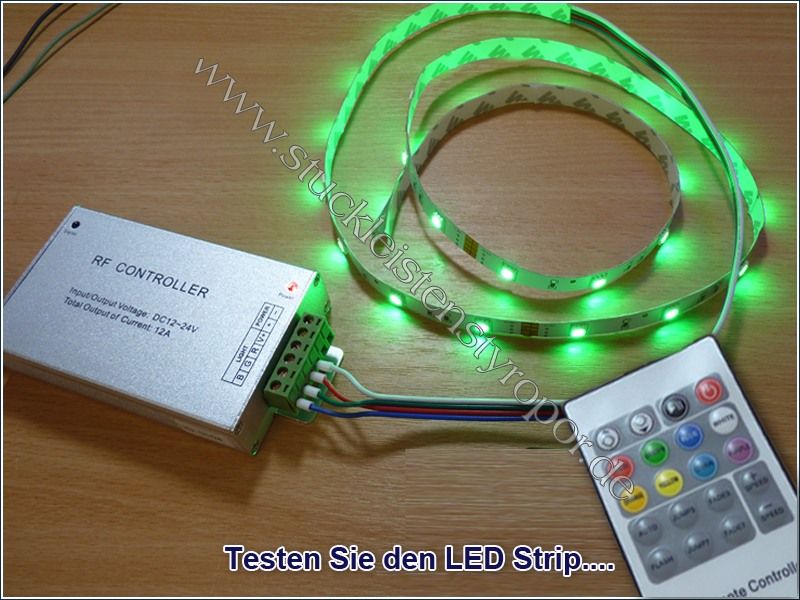

Üzembe helyezés lépésről lépésre: rejtett világítás hajlítható RGB LED szalaggal és LED dimmer kontroller rádiófrekvenciával

Olvassa végig az üzembe helyezési útmutatót, tekintse meg a képeket és építse be nappalijába saját kezűleg a rejtett világítást díszléccel, RGB LED szalaggal és LED dimmerrel!

A komplett megoldás: indirekt világítás kialakítására alkalmas díszlécek

Tekintse meg képeinket, gyűjtsön ötleteket és tervezze meg saját rejtett világítását otthonában! A legújabb trend: indirekt fény a mennyezeten! A színes LED szalagok indirekt fénye egyszerűen beépíthető a stukkóba. Indirekt világítás kialakítására alkalmas díszléceink és az ahhoz tartozó LED szalagok is kiváló minőségű termékek. Most a rejtett világítást Ön építheti be! Valósítsa meg elképzelését!

Itt juthat el az indirekt világítás kialakítására alkalmas díszlécekhez >>>
